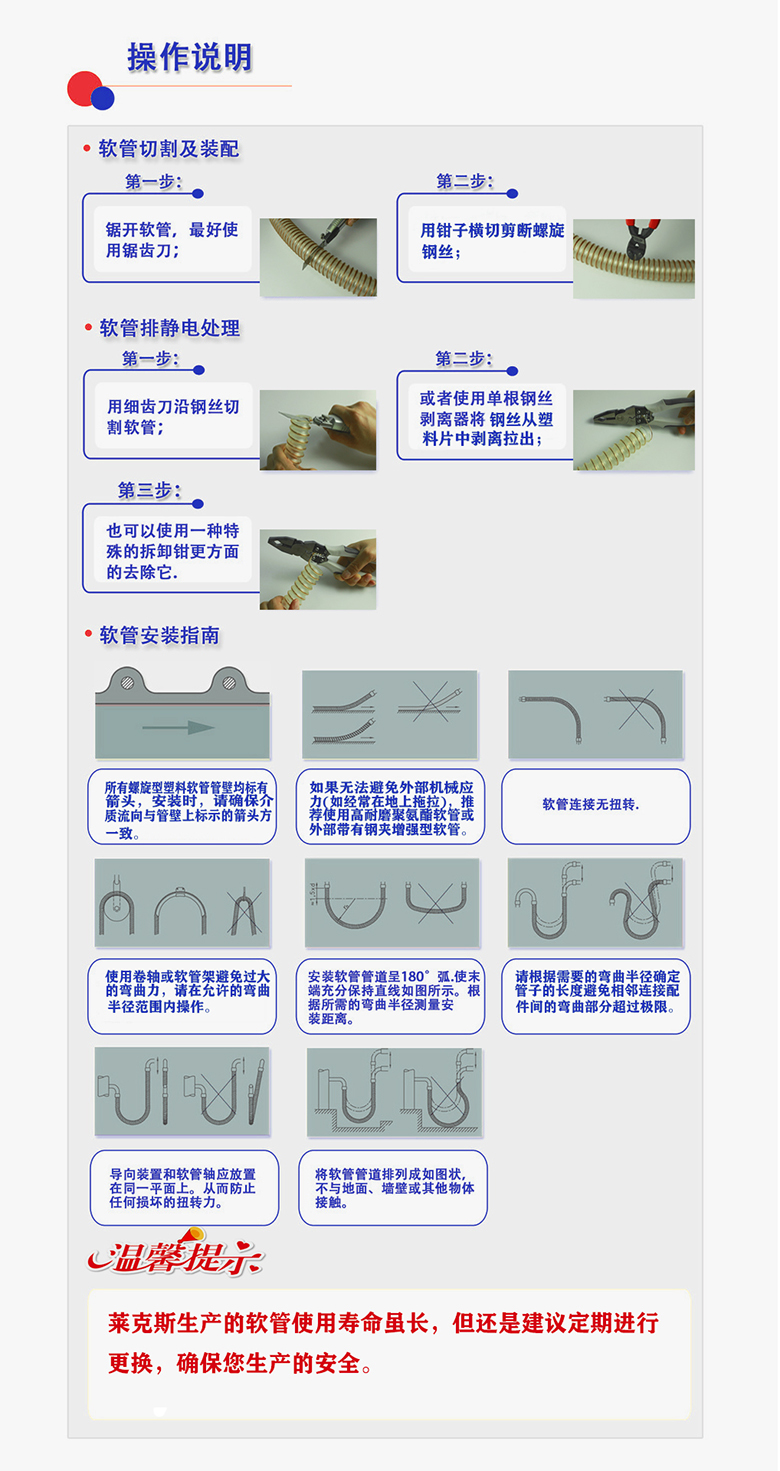

软管安装及布管原则

      软管的安装和布管不仅仅是拧紧接头那么简单。软管的寿命并不是永恒的,但是,在安装之前,学习一些基本的布管原则,有助于最大限度地提高软管使用寿命。

      一、合适的软管长度

      金属软管比普通软管具有更长的使用寿命,但它不是柔性的。

      如果需要耐压柔性管,软管是您的最佳选择。软管正是用于移动状态下传输压力流体的。当软管平直连接时,其长度必须大于从端口到端口的距离。因为当软管承压时,在压力作用下,直径将会增大,而长度将会减小。在压力下,长度最多可以减小4%。这意味着,一根1米长的软管,将会缩短4cm。

因此,如果没有足够的松弛度,软管接头连接部位将承受过大压力而引发泄漏或更糟情况。软管可能被从接头位置拉松,而造成灾难性的故障。保持足够的松弛度很重要,但是松弛过度可能会有软管组件磨损或人员绊倒风险。

       二、合适的弯曲半径

       软管是柔性的,但是它的钢丝增强层也使其具有相关的机械特性,从而会限制它的柔性。其中一个限制是软管最小弯曲半径,即在钢丝增强层开始扭曲之前,你能够将软管从弧线弯曲到尖角的程度。

请这样想象一下:每只手各握住一段软管的两端,用力按成“U”字形。两端之间的距离即为弯曲直径,其一半为弯曲半径。一些软管弯曲半径比其他软管更小,因而柔性更好。

       在安装软管总成时,另一个重要的原则是需要考虑软管与软管接头接触的地方。如是需要软管在金属接头位置附近立即弯曲,应遵守这样一个原则:至少需要在2倍管径处开始弯曲。因此,如果软管外径为15mm,那么弯曲处至软管接头处的长度应不小于30mm。如果不能做到这一点,应考虑使用90°或45°的软管接头。

       当带压流体高速进入软管时,你不希望它“冲击”内芯管,因为随着时间的推移,这将会使内芯迅速劣化,大大缩短软管的使用寿命。如果“保持两倍于外径的平直长度”,应该能够使流体畅通地进入软管中,尽量减少芯管过早失效的风险。

      三、避免软管扭曲

      软管是柔性的,但是它的钢丝增强层也使其具有相关的机械特性,从而会限制它的柔性。减小机械应力的方法之一是避免软管扭曲。在布管时,可以使用标印来判断软管是否扭曲。如果看到标印看起来弯弯曲曲,说明软管在安装过程中发生扭曲。应松开两端,消除扭曲之后,用两把扳手方法,一把扳手固定软管以防止扭曲,另一把扳手拧紧接头。

       接下来的布管原则还是针对防止软管扭曲。简单地说,你需要将软管的弯曲限制在单一维度“平面”之内。可以这样想象:软管从左向右移动是在一个平面或维度内移动,软管仅上下移动或前后移动也是如此。左/右、前/后、上/下运动的的任意组合代表2维平面运运动,而三者组合则代表3维平面运动。多个平面运动称为“复合弯曲”,这可能会导致软管扭曲,因为软管端部已经被固定。因此布管原则要求软管最多只能在一个平面内运动;但是,如果你的应用需要软管多平面运动,请向莱克斯专业人士寻求建议。

       四、布管及固定

       软管过早破损的一个主要原因是磨损,磨损导致外胶层消失,将钢丝增强层暴露于湿气时,开始生锈和劣变,从而降低软管的使用寿命。

       为此布管原则要求夹紧软管,使之固定在适当位置,以防止磨损。在布管原则第1部分,我们谈到了软管在压力下会缩短,因此不要过度夹紧软管!软管间的摩擦也可引起磨损,因此每根软管应单独夹紧。

       五、提前规划正确的布管方式

        你是否遇到过这样的情况:为了拧下一个软管接头,你不得不搬走很多障碍物,或购买一个专用工具,才能将扳手套住螺母?为便于未来维护而进行正确布管规划有助于大幅节省时间。举例来说,在一个液压阀块上,有多根软管在极小空间里相互叠层。为了接触软管接头,你需要取出位于前端的软管。另外,不要忘了哪根软管连接到哪个端口!使用软管接头与硬管接头的组合可以有效避免这种情况的发生。我们有长短直接头及弯接头可供选择,这样在布管的时候,可以做到更美观方便。仅仅这一个例子就可以说明,正确的布管方式可以让未来维护变得更便捷,并且减少停机时间。
