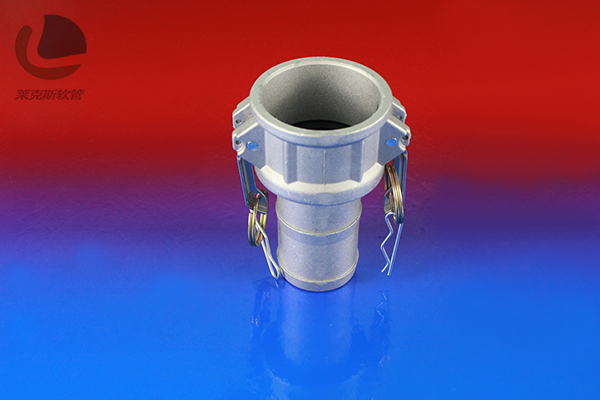

铝合金快速接头C型LKE194

铝合金快速接头C型LKE00194

特点及应用:铝合金快速接头C型也叫扳把式快速接头、凸轮锁紧快速接头,主要应用于低压场合,安装方便,可以实现快速耦合,适用于大多数工业中的气体、水、油、及某些腐蚀液体等。安全可靠,易于操作,适用于各种工况条件。

生产工艺:锻造或砂型铸造

尺寸:1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10"12"

密封:丁腈橡(NBR),其他材料可根据要求提供

螺纹:NPT美制,BSP英制(通常内螺纹是直牙BSPF,外螺纹是锥牙BSPT)

也可根据客户的需求来加工其他的牙型

质量控制:

1.钝化--防止表面生锈。

2.表面处理-抛丸(是表面光滑、细致)。

3.经过0.686兆帕(7公斤)压力检测,保证产品不漏气。

4.每个母头经过与公头标志件的压合,以保证每个产品都可以正常使用。每个公头都经过标志R度仪器检测,以保证每个产品正常使用。

5.每个产品的螺纹都经过牙规检测。

警告-在断开连接之前,应降低管路压力。

产品参数:

订购代码

Item No

尺寸

Size

重量

Weight(kg)

密封圈

Gasket

接头材质

Material

LKE-194-001

1/2"

0.07

NBR

AL

LKE-194-002

3/4"

0.10

NBR

AL

LKE-194-003

1"

0.16

NBR

AL

LKE-194-004

11/4"

0.27

NBR

AL

LKE-194-005

11/2"

0.30

NBR

AL

LKE-194-006

2"

0.35

NBR

AL

LKE-194-007

21/2"

0.43

NBR

AL

LKE-194-008

3"

0.68

NBR

AL

LKE-194-009

4"

0.92

NBR

AL

LKE-194-010

5"

1.81

NBR

AL

LKE-194-011

6"

1.78

NBR

AL

LKE-194-012

8"

4.75

NBR

AL

LKE-194-013

10"

-

NBR

AL

LKE-194-014

12"

-

NBR

AL
