软管总成安装规范与性能优化指南

一、自然弯曲方向的界定

软管在自由状态下自然形成的弯曲方向称为自然弯曲方向。为统一安装标准，规范将软管自然放置时形成的平面定义为水平基准面，并以此作为弯曲方向判定的基准。安装时需优先使软管总成的弯曲方向与自然弯曲方向一致，以减少应力集中和疲劳损伤。

二、弯曲接头配置方案

1. 单弯接头与直接头组合配置

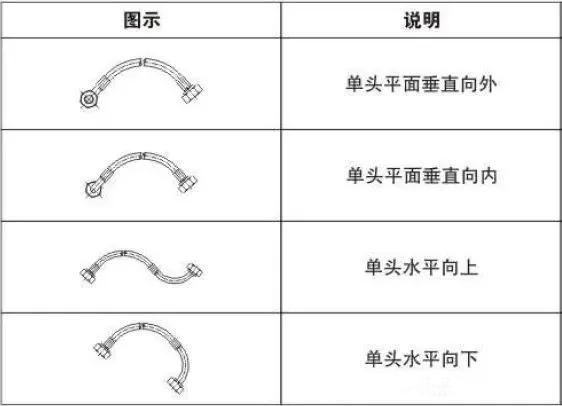

当软管总成一端为弯接头、另一端为直接头时，存在以下四种标准配置方案：

注：优先选择与自然弯曲方向一致的安装方式，避免强制弯曲导致软管内壁磨损或密封失效。

2. 双弯接头组合配置

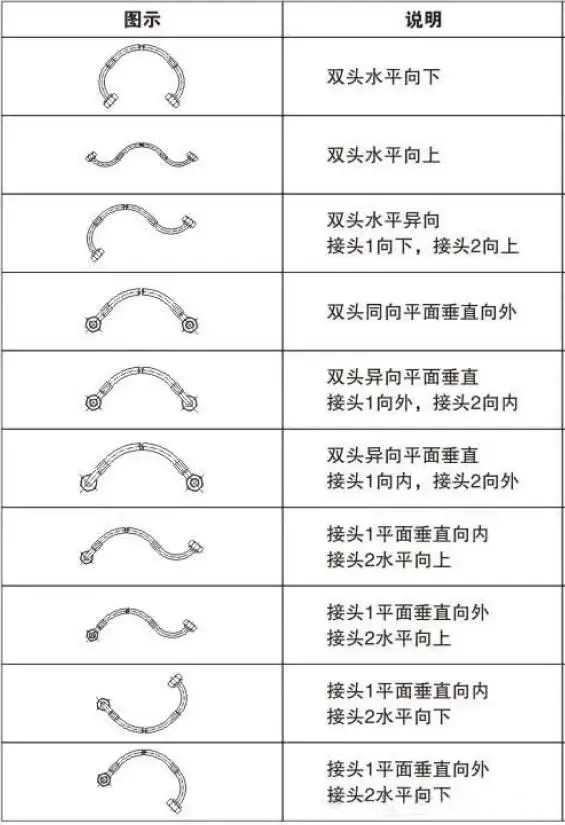

当软管总成两端均为弯接头时，需根据弯曲方向和相对位置关系选择以下十种标准配置方案：

注：双弯接头配置需严格校验弯曲半径匹配性，避免因角度冲突导致软管扭曲或过度拉伸。建议通过三维模拟验证安装可行性。

三、总成长度计算规范

1. 固定安装工况

总成长度计算公式：

参数说明：

• A：直线端基准长度（两端接头安装面间直线距离）
• B：过渡段长度（≥1.5倍软管外径，确保弯曲平缓过渡）
• C：接头补偿长度（根据接头类型查表确定）
• R：弯曲半径（≥软管最小允许弯曲半径，建议取1.2倍安全系数）

2. 动态位移工况（上下移动）

当软管需承受上下位移时，修正公式为：

新增参数：

• D：位移补偿长度（建议取实际位移量的1.5~2倍，具体需结合振动频率和幅度计算）

示例：若软管需承受±50mm垂直位移，则 $D=50\times 2=100mm$。

四、安装验证与维护建议

1. 安装前检查：通过目视或激光测量确认软管弯曲方向与自然状态一致。
2. 应力测试：使用应变片监测关键弯曲部位的应力值，确保不超过材料许用应力。
3. 定期维护：每6个月检查软管外护套磨损情况，重点观察弯曲过渡段和接头连接处。

通过科学界定自然弯曲方向、合理选择接头配置方案及精确计算总成长度，可显著提升软管总成的密封性能和系统可靠性，延长使用寿命30%以上。
