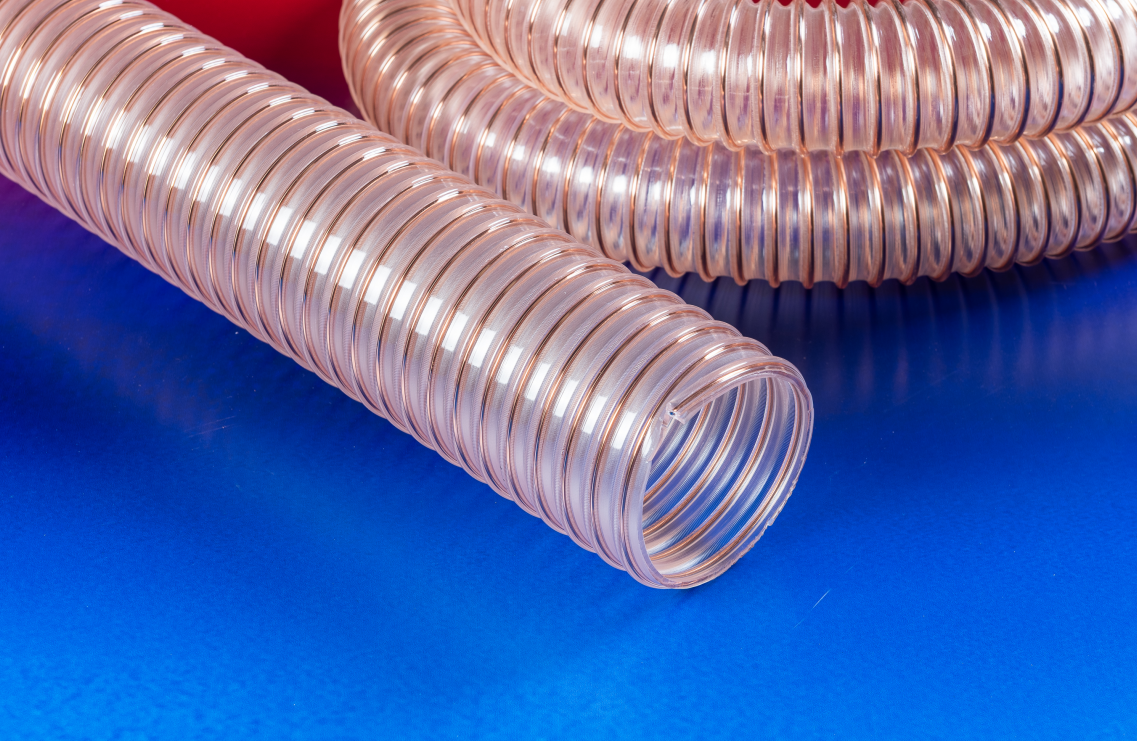

PU钢丝平滑管安装与接地规范：让抗静电与耐磨性能真正生效

一、最小弯曲半径：拒绝“硬掰”，保护管壁结构

1. 内壁起皱：弯曲内侧管壁堆积褶皱，破坏平滑度，成为粉体挂料和磨损的起点。
2. 钢丝断裂：反复过度弯曲会导致钢丝疲劳断裂，不仅破坏抗静电通路，断头还可能刺穿管壁。
3. 负压瘪塌：结构失稳会导致软管在负压下更容易被吸扁。

• 安装前，务必查阅产品手册中的最小弯曲半径（R）数值。
• 在自然状态下弯曲软管，确保弯曲弧度流畅，无锐角折弯。
• 预留足够的直线段后再进行弯曲，避免接头根部直接受力。

严禁将软管弯曲半径小于厂标最小值，否则内壁褶皱将导致挂料磨损，并使抗静电钢丝结构失效。

二、卡箍选型：齿面卡箍是实现导电连接的关键

1. 齿面卡箍（首选）

• 结构特点：内圈带有锋利环形齿牙。
• 工作原理：拧紧时，齿牙刺破钢丝表面的包塑层（绝缘漆/塑料），直接接触金属钢丝，确保导电连续性。
• 适用场景：所有需要抗静电的PU钢丝平滑管。

2. 光面卡箍（慎用）

• 结构特点：内圈光滑平整。
• 风险：仅靠摩擦力紧固，无法刺破包塑层。如果钢丝表面包塑完好，光面卡箍无法实现钢丝与设备的电气连接。
• 适用场景：仅适用于非抗静电要求的普通通风或水管。

务必选用齿面卡箍，利用齿牙刺破绝缘层接触钢丝，光面卡箍无法保证抗静电通路的导通。

三、接地实施步骤：构建零阻抗的泄放通道

第一步：钢丝与卡箍的接触确认

• 将软管端部套入接头后，确保螺旋钢丝的切口端面正对卡箍的齿面。
• 用力矩扳手（或足够力度）拧紧卡箍，听到“咔哒”声或达到规定扭矩，确保齿牙深深咬入钢丝。
• 验证：肉眼观察，确认钢丝未被卡箍齿面弹开，且包塑层有明显压痕。

第二步：卡箍与设备机架的导通

• 如果设备本身是金属且良好接地，只需确保卡箍与设备法兰/接口紧密贴合（去除油漆或锈蚀）。
• 如果设备是非金属的，或接地不可靠，必须从卡箍上引出一根专用黄绿接地线，连接到车间的主接地铜排上。

第三步：接地电阻<10Ω的测量

• 工具：使用接地电阻测试仪或万用表（电阻档）。
• 方法：
  1. 测量软管两端的卡箍之间的电阻，读数应接近0Ω（表明钢丝连续）。
  2. 测量任意一端卡箍与已知良好接地体之间的电阻，读数应<10Ω（表明接地有效）。
• 频率：初次安装必测，之后每季度抽检。

抗静电软管必须配合<10Ω的有效接地系统，否则静电荷将在管壁积聚，抗静电功能形同虚设。

四、常见安装错误警示

1. 钢丝悬空：软管插入接头过深，钢丝被反折在内部，未接触到卡箍齿面。
2. 卡箍松动：卡箍未拧紧，运行中受振动脱落，导致钢丝甩动，划伤设备或产生火花。
3. 接地虚接：接地线缠绕在螺丝上未压紧，或接在生锈、有油漆的螺栓上。
4. “搭桥”错误：试图用钢丝钳夹住钢丝往外拉以紧固，破坏了螺旋结构和包塑层。

五、维护检查清单：将安全常态化

• 每日目视检查：

• 卡箍是否松动，软管有无位移。

• 软管有无明显折弯、压扁或扭结。

• 每月电气检查：

• 检查接地线有无破损，连接点是否紧固。

• 使用万用表抽查软管两端卡箍间的电阻（应<1Ω）。

• 每季度壁厚检测：

• 若发现管壁变薄或出现麻点，及时安排更换。

• 重点检查弯头、接头附近等磨损集中区域。

• 每年全面检测：

• 评估软管老化情况（变硬、变色、龟裂）。

• 委托专业机构进行全系统接地电阻复测。

结语：细节决定安全
