为什么产线上的线缆总在"不该断的时候断"？
从故障归因看 LKE00394 ETFE 波纹管的选型逻辑
很多设备厂和终端用户都有类似经历：机器交付时线缆完好，运行半年后开始偶发报警，一年后出现断线、短路、绝缘皮破损。拆开线槽一看，问题往往不在电缆本身，而在防护层选错了。
这不是个案。据工业现场统计，自动化产线、轨交车辆、汽车制造中的线缆故障，超过 60% 与机械磨损、热老化、化学腐蚀和安装方式有关，而非导体质量问题。选对防护管，比选更贵的线更管用。
线缆失效的四种典型归因
1. 磨损失效：不是线不好，是"邻居"太硬
拖链系统、机器人管线包、机床移动轴中，线缆与金属线槽边角、与其他管线、与设备外壳长期摩擦。普通 PVC 或 PA 波纹管在高频往复下自身也会磨穿，失去保护意义。
归因结论：需要外层管材的耐磨性 > 内部线缆外皮的耐磨性，且管材结构能分散接触应力。
2. 热老化失效：温度没超标，但时间到了
很多工程师只看"标称耐温"，忽略热老化时长。比如某 PA 管标称耐 120℃，但在 80℃ 环境下连续运行 18 个月后脆化开裂。原因是材料的热氧老化在持续高温下呈指数级加速，而非线性。
归因结论：选防护管要看"某温度下能撑多久"，而不是"最高能到多少度"。
3. 化学侵蚀失效：看不见的慢刀子
机床冷却液、清洗剂、制动液、润滑油、大气湿度中的酸性成分，会缓慢渗透普通塑料管壁，导致材质溶胀、强度下降、阻燃性能衰减。现场往往表现为"管子变软、变色、一掰就碎"。
归因结论：有化学介质风险的场景，管材材质必须明确耐介质清单，不能靠"感觉应该没问题"。
4. 安装损伤：线没坏在运行时，坏在装的时候
最容易被忽视的失效源。弯折半径过小、强行穿线、管口未倒角刮伤线皮、现场改造时拆不了接头只能裸线走……这些"安装期创伤"会在运行后几周或几个月集中爆发。
归因结论：防护方案要兼容现场实际安装条件，包括是否允许开口加装、弯曲半径下限、管口处理方式。
四种归因，指向同一类材料方向
把上面四个问题放在一起看，你会发现对防护管的要求是：
|
失效类型
|
需要的管材特性
|
|
磨损
|
高表面硬度 + 结构抗磨设计
|
|
热老化
|
宽温域 + 可验证的热老化时长数据
|
|
化学侵蚀
|
耐溶剂/耐油/耐弱酸碱
|
|
安装损伤
|
可开口 + 合理柔韧性 + 弯曲半径友好
|
同时满足这四点的常见材料中，ETFE（乙烯-四氟乙烯共聚物）是综合得分最高的选项之一。它不像 PTFE 那样太硬太贵，不像 FEP 那样偏软偏透，不像 PA 那样怕高温和化学介质，不像 PP 那样强度不够。
LKE00394 的选型逻辑：不是"买了什么管"，而是"解决了什么问题"

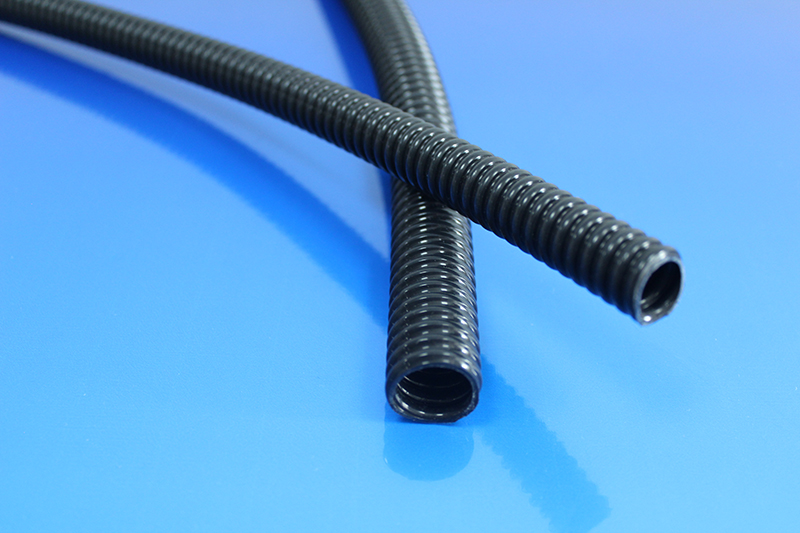

基于上述归因，LKE00394 ETFE 波纹管的设计目标很明确：
-
对抗磨损：ETFE 材质本身耐磨性优于 PA6/PA12 和 PP；内外波浪形结构让外部冲击和摩擦分散到波峰波谷，避免单点受力。
-
对抗热老化：热老化指标 -40℃～200℃ / 3000H，热时效 220℃ / 240H。这意味着在有明确温升的电气仓、发动机舱周边、LED 驱动电源附近，管材不会先于线缆失效。
-
对抗化学侵蚀：ETFE 对常见工业介质（切削液、液压油、清洗剂、弱酸碱）有稳定耐受性，适合机械制造和汽车产线环境。
-
对抗安装损伤：支持开口处理，现场已布线可直接扣装；基础款黑色，可按需定制颜色用于产线识色管理。
阻燃等级 UL 94 V0 则是一条"底线要求"——在轨交、汽车、航空等场景，管材本身不能成为火源传播路径。
不同行业的失效模式，对应 LKE00394 的哪些用法
机械制造：拖链里的"线断之谜"
典型故障：拖链内线缆运行 3～6 个月后断芯。
归因：弯折疲劳 + 线与线之间摩擦 + 冷却液飞溅。
LKE00394 用法：将动力线、信号线分别穿入不同管径的 ETFE 波纹管，再整体入拖链。波纹结构减少管内线缆弯折死点，ETFE 耐冷却液，V0 阻燃防止电弧引燃。
汽车制造：发动机舱线束的"烤软"问题
典型故障：车辆运行一段时间后，靠近排气歧管或涡轮的线束外皮变黏、变形。
归因：持续高温 + 热老化时长不足。
LKE00394 用法：对高温区线束做分段防护，用 ETFE 波纹管包裹热源附近线段。选型时需确认具体温度分区，连续高温区按热老化数据评估，非连续高温区可按热时效数据评估。
轨交车辆：车厢电气仓的"老鼠咬 + 振动磨"
典型故障：列车检修时发现线缆外皮有齿痕或磨痕，绝缘下降。
归因：振动导致线与固定件反复摩擦 + 生物啃咬风险。
LKE00394 用法：ETFE 表面硬度和波纹结构增加啃咬和摩擦阻力；阻燃 V0 确保即使发生电气故障也不会助燃。黑色基础款耐候性好，定制颜色可用于不同系统（动力/信号/控制）分区识色。
自动化控制：机器人管线包的"折痕断裂"
典型故障：六轴机器人运行 6 个月后，管线包内某根编码器线在固定弯折点断线。
归因：弯曲半径过小 + 反复弯折次数超出线缆耐受。
LKE00394 用法：波纹管本身提供弯曲余量和应力分散，ETFE 的高机械强度在数万次往复后仍能保持结构完整性。开口版本可在不拆卸接头的情况下更换或增补防护段。
选型时的三个"不要"
-
不要只看标称耐温，不看老化时长。
"耐 200℃"和"-40℃～200℃ / 3000H 热老化"是两个概念。前者可能是短时接触温度，后者是可验证的长期运行条件。
-
不要拿 FEP 管替代 ETFE 管做线缆防护。
两者都属氟聚合物，但 FEP 更软，适合流体输送和高频绝缘；ETFE 更强，适合受力型线缆护套。混用会导致防护层提前失效。
-
不要忽略安装方式对寿命的影响。
闭口管适合新机组装，开口管适合现场改造。管径选小了穿线困难、弯折半径恶化；选大了防护效果打折、占用空间增加。按线缆外径 × 1.3～1.5 倍选管内径是常见经验值，具体以实际弯曲半径校核为准。
常见疑问
LKE00394 能用在户外吗？
ETFE 本身耐候性较好，黑色款抗紫外能力更强。户外使用时需额外考虑管口密封、积水排放和紫外线累积照射时长。长期暴晒场景建议做耐候性专项评估。
开口波纹管扣上后会自己弹开吗？
LKE00394 的 ETFE 材质有一定回弹性，开口后不会自动完全闭合，需要配合扎带、卡扣或自粘胶带固定。安装时建议在管口和弯曲段加密固定点。
颜色定制有什么实际用途？
产线识色管理：红色 = 高压动力线，蓝色 = 信号线，黄色 = 控制线，黑色 = 通用。维修时一眼识别，减少误操作。品牌化装配时也可匹配客户 VI 色。
和金属软管比有什么优劣？
金属软管抗压和屏蔽更好，但重、贵、不耐腐蚀、弯曲半径大。ETFE 波纹管轻、耐腐蚀、阻燃、弯曲灵活，适合大多数非屏蔽、非极端挤压场景。两者可组合使用：主干用金属软管，分支用 ETFE 波纹管。
写在最后
线缆防护不是一个"买根管子套上"的动作，而是一次故障归因后的材料匹配。LKE00394 ETFE 波纹管的价值不在于它"是什么"，而在于它针对哪些失效模式有效——耐磨、耐温、耐化学、阻燃、可开口加装，这些特性组合在一起，才让它成为机械制造、汽车、轨交、自动化等行业的具体选项。
