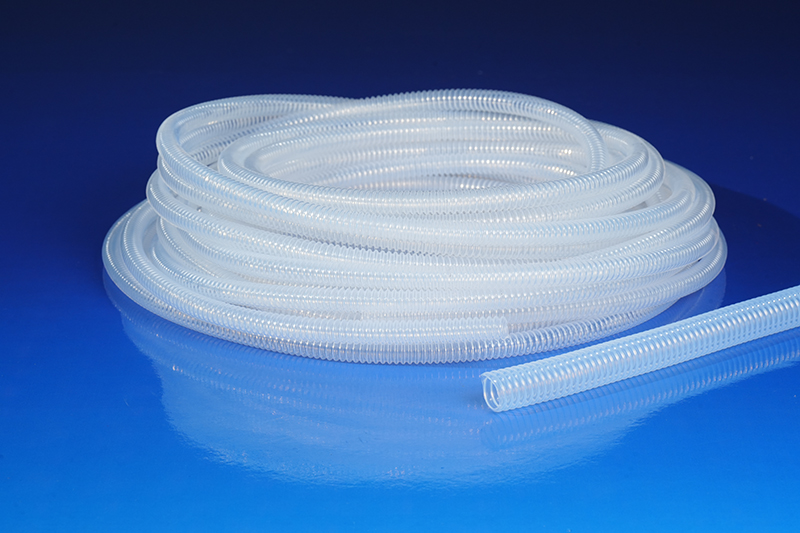

PFA高温波纹管在半导体设备维护周期中的定位与选型逻辑

本文将基于莱克斯官网公开参数，从工程维护视角解析该产品的应用边界与选型逻辑。

一、设备可靠性层级中的“第三类管”

1. 核心流体层：晶圆直接接触的高纯PFA直管、阀块，关注金属离子析出与SEMI标准。
2. 结构运动层：机械臂、门盖铰链、拖链，关注机械疲劳与耐磨性。
3. 非流体腐蚀层：槽边线缆护套、门盖穿线管、户外呼吸阀连接管。此层不输送工艺介质，但长期处于酸雾、高温高湿、UV照射或高频弯曲环境中。

二、维护成本模型：单价与更换频率的错位

三、LKE00395的可维护化设计参数

• 弯曲半径固定：7.0mm内径对应15mm弯曲半径，9.9mm对应20mm，16.8mm对应30mm。维护人员可用卡尺测量，低于此值即判定需更换，无需依赖主观经验。
• 填充率上限70%：官网明确推荐最大填充率70%。这一数字可直接写入电气装配作业指导书，作为抽线换线的硬性标准。
• 温度范围-200℃至+260℃：覆盖液氮吹扫、热纯水烘干、户外昼夜温差，无需因温度切换材质。
• 阻燃等级UL 94 V0：满足设备安全审计要求，无需额外增加阻燃套管。
• UV耐候30年：户外化学品罐区无需每年点检锈蚀。

• 电气装配作业指导书（指定内径与弯曲半径）
• 湿法区PM检查清单（填充率、外观裂纹检查）
• 设备FMEA报告（腐蚀环境护线措施）
• 备件最小库存清单（7个规格常备）

四、典型应用场景与规格映射

五、应用边界与限制条件

• 高压主输液管路：若工作压力超过该波纹管设计值，应选用高纯PFA直管或耐压环形波纹管（如莱克斯LKE00353系列）。
• 常温干燥电气桥架：无腐蚀风险区域，PA/PP波纹管更具成本优势。
• 抗机械切割场景：需外加金属编织层或铠装管。
• 真空腔体内部：需按ASTM E595释气标准单独认证，不可直接套用。

六、非标定制与设备改型

• 设备改型时，可通过调整内径或颜色区分功能线束，无需重新认证全新物料。
• 洁净包装、预切长度、开口管等选项，可减少现场二次加工带来的污染风险。
