排废气软管被吸扁、结粉、开裂：三个失效现象对应的三个选型错配

Meta描述：排废气软管的三个典型失效——被吸扁、结粉堵塞、管体开裂，根源不是材质不行，而是选型时算错了三样东西：只算正压没算负压、按接口定管径没按风量算流速、把瞬时耐温当长期耐温。本文用 LKE00373-S 实测参数说明每个错配的边界，并给出选型自查五问。

关键词：排废气软管、软管吸扁、负压塌陷、结晶堵塞、软管开裂、选型错配、耐高温抗化学软管、LKE00373-S、大口径排风管

01 先说结论：三个现象，三种算错的东西

排废气软管出问题，现场第一反应通常是"管子质量不行"。但把失效形态拆开看，真正的原因往往在选型阶段就埋下了——不是材料选错，是参数算错。

判断顺序：先看失效形态，再倒推是哪一项没算。这一步做对了，更换管材才不会再踩同一个坑。

02 被吸扁：只看正压不看负压

抗内压和抗外压，是两件完全不同的事

软管是一层薄壁圆筒。抗内部压力，靠的是材料的环向抗拉强度；抗外部大气压把它压扁，靠的是截面的几何稳定性。前者是材料指标，后者是结构指标。

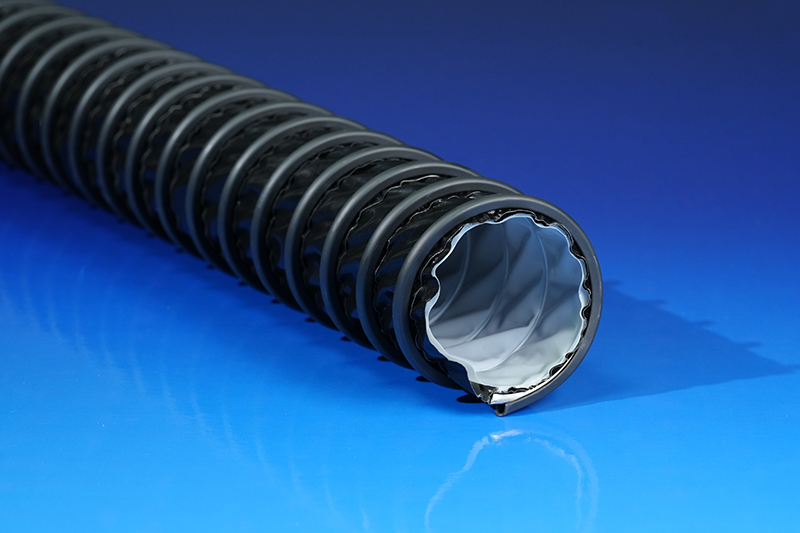

螺旋不锈钢带的作用正在这里：它给圆截面加了一圈"骨架"，维持圆形不被压塌，而不是抵抗内部压力把管子撑爆。所以正压数据漂亮，不代表抗负压能力强——这是排废气选型里最常见的误读。

容易被忽略的物理规律：薄壁圆筒的抗屈曲能力随壁厚与直径之比的下降而急剧衰减。口径放大一倍，抗扁塌能力不是减半，是掉一个数量级。

LKE00373-S 的参数表把这个规律写得很直白：ID50 的负压值是 0.27 bar，ID1000 只剩 0.001 bar，相差 270 倍。同一个型号，不同口径，抗扁塌能力天差地别。

同样是 -0.05 bar 的系统真空，ID80 稳、ID130 勉强、ID500 直接塌。这就是"只报真空度、不报口径"最危险的后果——供货方按小口径经验答复，现场照单下单。

两个反直觉的细节

第一，弯曲半径是抗扁塌参数，不只是安装尺寸。软管弯曲时截面已经预先椭圆化，抗屈曲能力随之下降。同一根管子，直段能扛住的负压，弯头处可能已经失稳。所以参数表里的弯曲半径，实际含义是"弯到这个程度还能保持圆度"，现场为了走线硬弯到更小，等于主动削弱抗扁塌能力。

第二，温度会削弱抗扁塌能力。参数表的负压值是在 +20℃ 环境温度下测得的平均值。高温工况下材料模量下降，同样的负压更容易塌。选型必须按最高工作温度核算，常温数据不能直接搬用。

现场最常见的报法："我这系统抽力大概 -0.05 兆帕，要多大的管？"——只给真空度、不给口径，任何答复都不成立。正确报法是三件套：系统真空度 + 实际管径 + 最高废气温度。

03 结粉：按接口选管径，不是按风量

沉积物本身的分类和壁面粘附机理，另一篇文章已经拆过。这里只讲一件事：为什么同样的管子，别人不堵你堵。

设备排气口是 DN100，不等于该买 ID100 的软管

这是排废气系统里最隐蔽的一处错配。管径不是由设备接口决定的，是由风量和目标流速决定的。接口尺寸只是接管条件，不是选型依据。

从这个式子能看出问题所在：流速与管径的平方成反比。管径放大一点点，流速掉一大截。

很多人的直觉是"管径大一点阻力小、抽得更顺"，于是把 ID100 换成了 ID150。结果阻力确实小了，但流速只剩不到一半，颗粒直接从悬浮状态转为沉降状态——管径放大，反而更容易堵。

另外两处要打折的地方

波纹管的平均流速达标，不代表凹槽内达标。每个波纹凹槽都是局部低速区，气流在那里接近停滞。同口径的波纹管，抗沉积能力低于直管。选型时要么把目标流速往上提，要么把清洗周期往下压，不能按直管的数据套。

管路长度和弯头数量会吃掉风机余量。压损上升，风机工作点沿性能曲线偏移，实际风量低于铭牌值，流速跟着降。设计时要按最不利回路核算，不是按单根管。

排查顺序不能反：结粉先查流速，再查材质。材质解决的是"粘不粘"，流速解决的是"沉不沉"。先换贵的材料，不改流速，钱花了问题还在。

04 开裂：把瞬时耐温当长期耐温

开裂是三种失效里最难归因的，因为裂口位置和形态直接指向不同原因。先分型，再判断。

三条判断原则

第一，温度范围是"能用"的边界，不是"能长期用"的边界。标称 -196℃ ~ +260℃ 说明材料在这个区间内可服役，但不等于可以常年贴着上限跑。长期连续运行的温度，应当留出裕量；紧贴上限的工况，寿命会被显著压缩。

第二，弯曲半径是寿命参数。参数表里 ID150 的弯曲半径是 38 mm，ID300 是 68 mm。这不是"装得进去"的尺寸，是"弯到这个程度还能长期用"的尺寸。现场为了迁就管路走向硬弯到更小，等于用寿命换安装方便。

第三，软管是柔性补偿元件，不是承力件。这一点最容易被现场忽略，也最容易造成接头开裂：用软管去"拉直"两段对不上的管道，等于预先给它加了轴向载荷；安装时拧着劲对接，等于加了扭矩；悬空段没有支撑，自重加上设备振动全部作用在接头根部。三者叠加，裂口一定出现在扣压过渡区。

一句话判据：如果裂口集中在接头两侧 100 mm 内，先查安装受力，不要先怀疑材料。

05 三个失效的共性

把三个问题并排放，会发现它们算错的其实是同一类东西：

• 吸扁——只算了压力，没算刚度。
• 结粉——只算了接口，没算流速。
• 开裂——只算了温度，没算应力。

把软管当"管子"买，这三个问题迟早会来；把它当"系统元件"选，三个都能在图纸阶段算出来。差别不在材料，在有没有把压力、流速、应力三本账一起算。

06 LKE00373-S 的参数边界

数据均在 +20℃ 环境温度下测得平均值。温度范围 -196℃ ~ +260℃，伸缩比 1:4，口径覆盖 ID 50–1016 mm。高温工况下承压与抗扁塌能力下降，须按实际温度重新核算。

07 选型自查五问

1. 系统真空度是多少？对应的是哪个口径？两个数必须一起报，单说真空度没有意义。
2. 最高废气温度是多少？用最高温度核算负压，不是常温数据。
3. 风量多少？除以截面积算出的流速是多少？低于颗粒沉积速度，先改管径或加风量，别急着换材料。
4. 现场最小弯曲半径是多少？不能小于参数表值。做不到就改管路走向，不要硬弯。
5. 安装时管子有没有受拉、受扭、悬空没支撑？有其中任意一项，接头开裂只是时间问题。

08 常见问题

Q1：管子被吸扁了，换厚壁的能解决吗？

有帮助但不一定够。抗扁塌主要靠螺旋钢带的环向支撑与截面几何稳定性，单加壁厚会牺牲柔性和重量。更直接的办法是缩小口径，或降低系统真空度。

Q2：负压参数能不能按小口径的数值推算大口径？

不能。抗扁塌能力随口径增大急剧衰减，不是线性关系。LKE00373-S 从 ID50 的 0.27 bar 到 ID1000 的 0.001 bar，相差 270 倍，必须逐档查表。

Q3：设备排气口是 DN100，是不是直接买 ID100 的软管？

不一定。管径由风量和目标流速决定。接口只能通过变径过渡，不能作为选径依据。同风量下管径每放大一级，流速按平方关系下降。

Q4：温度在标称范围内，为什么管子还是裂了？

标称范围是"可服役"边界，不是"可长期贴着上限跑"。另外要查两件事：弯曲半径是否小于参数表值、安装时是否受拉或受扭。裂口在接头附近，优先查安装受力。

Q5：结粉能不能直接加大风量吹掉？

疏松的颗粒型沉积可以改善，但要先核算风机余量和管路压损，盲目加风量可能只是把问题推到下游。已经致密化的垢层，加大风量也吹不掉，只能停机清理。
